Solução de três núcleos para máquina de corte a laser de fibra de alta velocidade

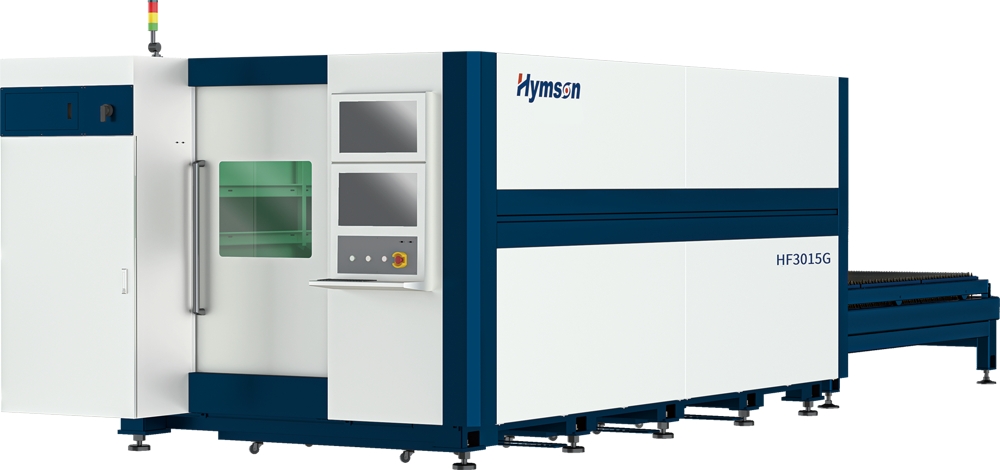

Para qualquer gerente de produção, engenheiro ou empresário do setor de fabricação de metais que busca alta eficiência e precisão, selecionar a máquina de corte a laser certa é uma decisão crucial. Este artigo fornece uma análise aprofundada da máquina de corte a laser de fibra de alta velocidade da Hymson , com o objetivo de responder às perguntas mais urgentes dos potenciais usuários: Quais são suas principais tecnologias? Como essas tecnologias se traduzem em benefícios tangíveis para a produção? E para quais cenários de produção ela é mais adequada?

Pergunta principal 1: Como equilibrar a velocidade de corte com a precisão nas curvas?

Na produção real, "alta velocidade" por si só não faz sentido, especialmente ao cortar padrões complexos ou peças com cantos vivos. Se a máquina não conseguir controlar eficazmente sua velocidade e aceleração nos cantos, isso pode facilmente levar à queima excessiva ou deformação, comprometendo a qualidade do produto final.

Esta máquina de corte de alta velocidade aborda esse desafio por meio de uma combinação de duas tecnologias principais:

1. Aceleração Máxima de 1,5G : A alta aceleração significa que a cabeça de corte pode atingir e se afastar da velocidade alvo mais rapidamente. Ao processar vários segmentos de linhas curtas e contornos complexos, isso reduz significativamente os tempos de espera sem corte, aumentando diretamente a eficiência geral do processamento.
2. Filtragem passa-baixa de 7 Hz : Esta é uma tecnologia de controle crucial. Ela "suaviza" as vibrações e choques da máquina durante movimentos de alta velocidade, especialmente em mudanças rápidas de direção em curvas. A frequência de filtragem de 7 Hz garante que a máquina execute o caminho de corte com precisão, mantendo alta velocidade (aceleração de 1,5 G), resultando em curvas rápidas e suaves.

Conclusão : Esta máquina de corte não busca velocidade cegamente. Em vez disso, utiliza uma combinação de "alta aceleração + filtragem inteligente" para maximizar a eficiência da produção, garantindo a qualidade do processamento de peças complexas.

Pergunta central 2: Como garantir estabilidade e consistência na produção de alto volume e longo prazo?

Não é difícil para uma máquina ter um bom desempenho durante sua configuração inicial. O verdadeiro teste é se ela consegue manter a mesma precisão de corte após operar continuamente por horas ou até dias. O calor é o principal inimigo da estabilidade.

Esta máquina fornece duas camadas de proteção para resolver isso:

1. Proteção térmica e alívio de tensões em nível estrutural :

   • Base da Máquina : Construída a partir de chapas de aço soldadas de alta resistência, passa por um processo de recozimento de alta temperatura . O objetivo deste procedimento é eliminar as tensões internas geradas durante a soldagem, evitando que a base da máquina sofra microdeformações devido às variações de temperatura ao longo do tempo. Isso garante fundamentalmente a estabilidade estrutural a longo prazo.
   • Proteção : O interior é revestido com materiais personalizados resistentes a altas temperaturas, proporcionando proteção térmica completa de 360° que isola efetivamente a estrutura da máquina do calor gerado pelo corte de alta potência.

2. Compensação ativa de nível tecnológico :

   • Tecnologia de Compensação Térmica Dinâmica : Trata-se de uma função inteligente e ativa de correção de erros. O sistema monitora pequenas alterações no equipamento causadas pelo calor e aplica compensação em tempo real aos parâmetros de processamento. Isso garante que todas as peças, da primeira à última, sejam cortadas com o mesmo nível de precisão.

Conclusão : Por meio de uma combinação de "proteção física passiva + compensação inteligente ativa", este equipamento visa resolver o problema mais persistente na produção em massa — consistência de precisão — reduzindo assim a taxa de refugo e garantindo a qualidade da entrega.

Pergunta principal 3: Como os componentes principais funcionam? É fácil manter e integrar?

A confiabilidade a longo prazo de uma máquina depende da qualidade dos seus componentes principais e da solidez do seu design geral.

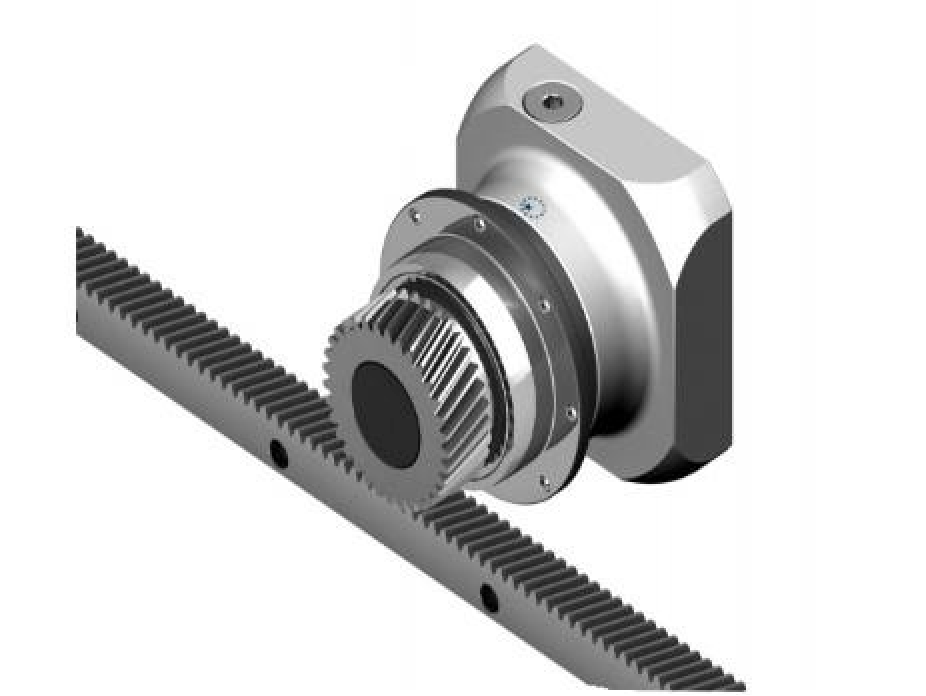

• Sistema de Transmissão : Utiliza um sistema de cremalheira e pinhão retificado com precisão e uma estrutura de pórtico de acionamento duplo . Este projeto oferece melhor engrenamento e força motriz, reduzindo efetivamente a vibração e fornecendo a base física para atingir uma alta aceleração de 1,5 G.
• Viga : Possui uma viga de alumínio trefilada patenteada pela Hymson . Suas vantagens residem em ser "leve" e "rígida". A leveza reduz a carga sobre os motores, proporcionando uma resposta dinâmica mais alta, enquanto a alta rigidez garante que não se deforme durante movimentos de alta velocidade, garantindo a precisão do corte.
• Sistema de Controle (FSCUT) : Este é o cérebro da máquina. Baseado no controle de barramento EtherCAT, possui um tempo de resposta extremamente curto (≤100us), garantindo a execução rápida e precisa dos comandos. Mais importante ainda, fornece interfaces para integração perfeita com sistemas automáticos de carga/descarga e sistemas de manufatura flexíveis FMS , abrindo espaço para futuras atualizações inteligentes.
• Consideração do Custo Operacional (Extração de Pó por Zonas) : Os sistemas convencionais de extração de pó que abrangem toda a área consomem muita energia e costumam ser ineficientes. O sistema de extração de pó por zonas da máquina ativa a sucção apenas na área onde o cabeçote de corte está trabalhando. Isso resulta em um caminho de sucção mais curto e uma força de sucção mais forte, resultando em melhor remoção de pó com menor consumo de energia.

Visão geral das especificações técnicas

Abaixo estão os principais parâmetros para os dois modelos principais, permitindo comparação direta e planejamento de workshop.

Esta máquina de corte a laser de fibra de alta velocidade da Hymson não é apenas um conjunto de hardware de alto desempenho. É uma solução sistemática que aborda os principais problemas de eficiência, precisão, estabilidade e custos operacionais de longo prazo na indústria de manufatura por meio de uma série de tecnologias e projetos estruturais interconectados. É particularmente adequada para empresas de fabricação de metais que possuem altos padrões de qualidade de processamento e eficiência de produção e que exigem uma máquina capaz de operar de forma estável a longo prazo, com potencial para futuras atualizações de automação.
