O guia definitivo para corte a laser CNC: tecnologia, processo e aplicações

Em um mundo cada vez mais digital, o corte a laser CNC tornou-se uma tecnologia essencial em diversos campos, incluindo manufatura, engenharia e design. Este guia oferece uma compreensão aprofundada do corte a laser CNC, sua tecnologia, processos e aplicações. Essa compreensão abrangente pode abrir novas oportunidades para as empresas.

O que é corte a laser CNC?

O corte a laser CNC (Controle Numérico Computadorizado) é um processo de manufatura subtrativa de alta precisão que utiliza um feixe de laser focalizado e de alta potência para cortar, gravar ou gravar materiais. Guiados por um programa gerado por computador, a óptica do laser e/ou a peça de trabalho são movimentados ao longo de um caminho predeterminado. A intensa energia térmica do laser vaporiza ou derrete o material em uma área altamente localizada, produzindo cortes excepcionalmente precisos e limpos. Essa tecnologia é indispensável em setores onde a precisão e a repetibilidade são primordiais, incluindo aeroespacial, automotivo, fabricação de dispositivos médicos e eletrônicos.

Como funciona o corte a laser CNC?

O processo de corte a laser CNC é um fluxo de trabalho sistemático que transforma um projeto digital em um componente físico. Começa com um conceito digital e termina com uma peça finalizada e com inspeção de qualidade.

• Design Digital (CAD): O processo começa com a criação de um arquivo vetorial 2D ou um modelo 3D usando um software de Design Assistido por Computador (CAD). Este projeto digital define a geometria e as dimensões precisas da peça final.
• Programação CAM: O arquivo CAD é então processado por um software de Manufatura Assistida por Computador (CAM). O programa CAM converte o projeto em instruções legíveis por máquina, conhecidas como código G. Esse código determina o caminho do cabeçote do laser, a velocidade de corte, a potência de saída e outros parâmetros críticos. Essa etapa geralmente inclui o "aninhamento" — o arranjo estratégico de várias peças em uma única folha de material para maximizar o rendimento e minimizar o desperdício.
• Configuração da Máquina: O operador prepara a máquina de corte a laser CNC. Isso envolve carregar o material selecionado (por exemplo, uma chapa de aço inoxidável) na mesa de corte da máquina e garantir que esteja firmemente posicionado. Em seguida, o operador seleciona o programa apropriado e configura as configurações da máquina, como a distância focal do laser e o tipo e a pressão do gás auxiliar.

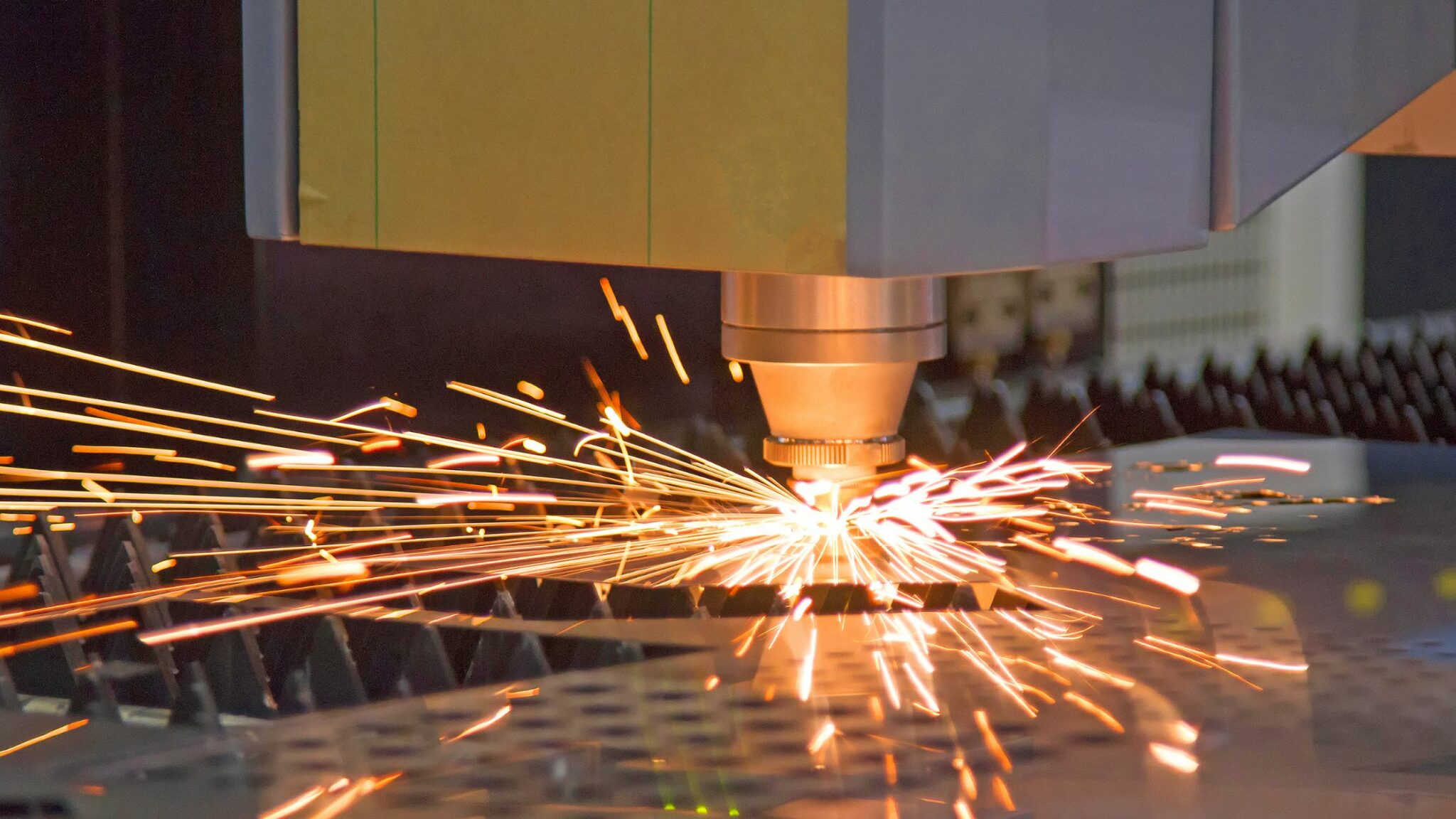

• Execução: O processo de corte é iniciado. O controlador CNC executa o código G, direcionando o cabeçote do laser para se mover ao longo do caminho programado. O feixe de laser focalizado derrete ou vaporiza o material, enquanto um fluxo coaxial de gás auxiliar (como nitrogênio ou oxigênio) ejeta o material fundido do canal de corte (kerf), resultando em uma separação limpa.
• Remoção de Peças e Controle de Qualidade: Após a conclusão do ciclo de corte, as peças acabadas são separadas da folha de matéria-prima. Em seguida, elas passam por uma inspeção de qualidade para verificar se suas dimensões e características estão em conformidade com as especificações do projeto original, dentro das tolerâncias exigidas. Etapas opcionais de pós-processamento, como rebarbação, polimento ou revestimento, podem ser realizadas, se necessário.

Quais são as principais terminologias usadas no corte a laser CNC?

• CNC (Controle Numérico Computadorizado): Sistema automatizado que utiliza instruções programadas por computador (código G) para controlar o movimento e a operação das máquinas-ferramentas.
• CAD/CAM: A dupla fundamental de software. O CAD é usado para projetar a peça, e o CAM é usado para gerar os percursos das ferramentas e o código da máquina.
• Kerf: A largura do material que é removido pelo feixe de laser durante o processo de corte. Os projetistas devem levar em conta o kerf para garantir a precisão dimensional da peça final.
• Gás auxiliar: Um gás (por exemplo, nitrogênio, oxigênio, ar) direcionado para o corte para limpar o material fundido, proteger a lente e, em alguns casos (como com oxigênio em aço carbono), auxiliar o processo de corte por meio de uma reação exotérmica.
• Zona Afetada pelo Calor (ZTA): A área microscópica do material adjacente à borda de corte cujas propriedades foram alteradas pelo calor do laser. Uma ZTA menor é geralmente desejável, pois indica menos distorção térmica.
• Distância focal: A distância da lente de foco até o ponto onde o feixe de laser está mais concentrado (o ponto focal). Definir corretamente a posição focal é fundamental para obter qualidade e velocidade de corte ideais.
• Aninhamento: Processo de disposição de perfis cortados em uma folha de matéria-prima de forma a minimizar o desperdício, reduzindo assim os custos do material.

Quais são os diferentes tipos de máquinas de corte a laser CNC?

Os cortadores a laser CNC são diferenciados principalmente pela sua fonte de laser, o que determina suas aplicações ideais.

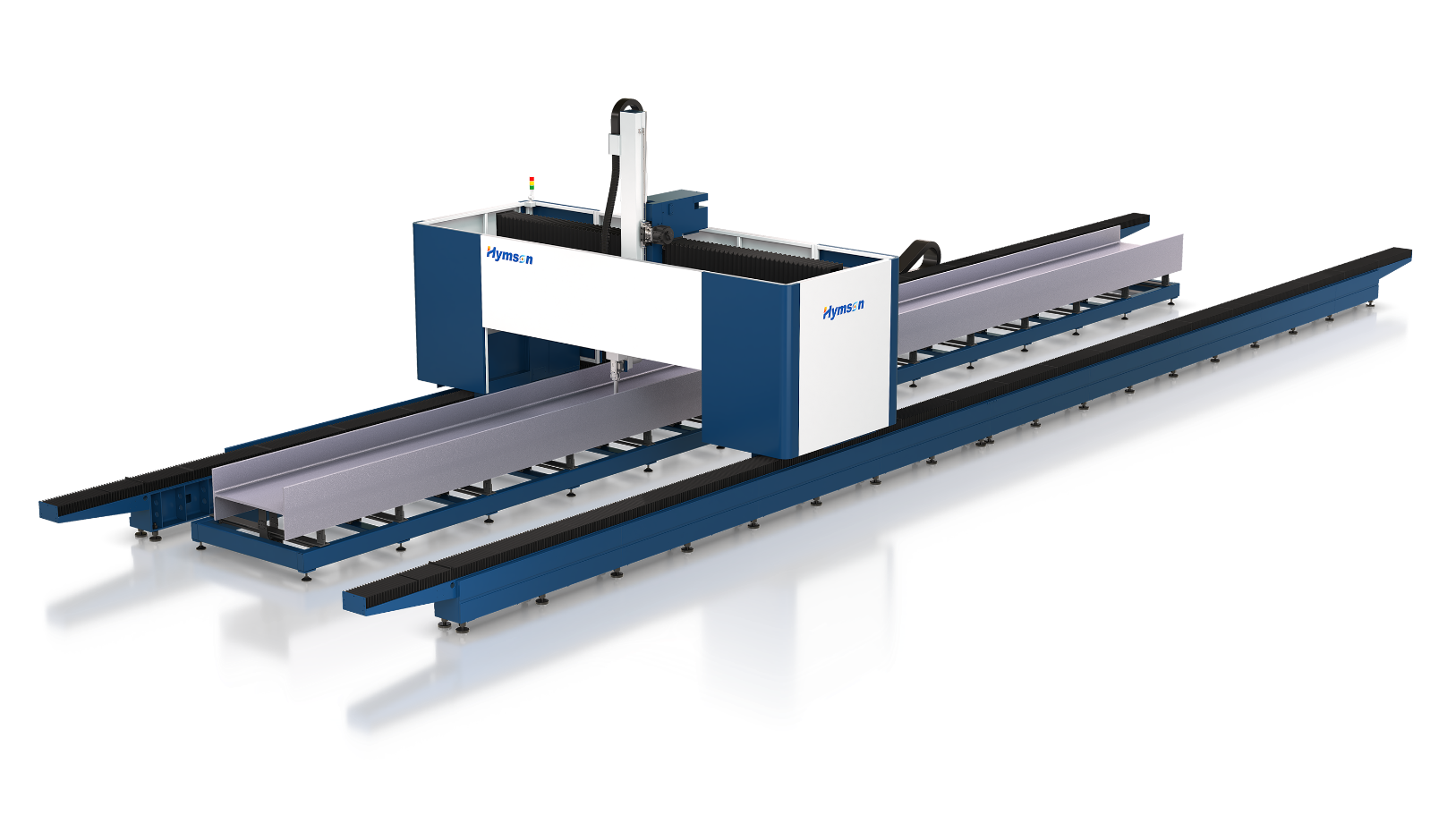

• Cortadores a Laser de Fibra: Utilizam uma fonte de laser de estado sólido onde o feixe é gerado dentro de uma fibra óptica. Os lasers de fibra são reconhecidos por sua alta eficiência energética, manutenção mínima e qualidade excepcional do feixe. São o padrão da indústria para o processamento de metais, incluindo materiais altamente refletivos como alumínio, latão e cobre. Sistemas avançados, como os da Hymson , oferecem alta potência para cortar metais espessos em velocidades impressionantes.
• Cortadores a Laser de CO₂: Essas máquinas utilizam uma mistura de gases (principalmente dióxido de carbono) estimulada por eletricidade para produzir o feixe de laser. Os lasers de CO₂ têm um comprimento de onda maior, tornando-os altamente eficazes para cortar materiais não metálicos como acrílico, madeira, couro e tecidos. Embora possam cortar metais finos, são menos eficientes do que os lasers de fibra para essa finalidade.
• Lasers Nd:YAG (Granada de Ítrio e Alumínio Dopada com Neodímio): Um tipo de laser de estado sólido à base de cristal. Embora menos comuns para cortes em geral atualmente, eles podem fornecer potência de pico muito alta, tornando-os adequados para corte de materiais espessos, soldagem e gravação de alto contraste em metais e cerâmicas.

As máquinas também são classificadas por seus eixos de movimento (por exemplo, 3 eixos para corte 2D, 5 eixos para peças 3D complexas), o que determina a complexidade geométrica das peças que elas podem produzir.

Quais são algumas aplicações comuns do corte a laser CNC?

A precisão e a versatilidade do corte a laser CNC fazem dele uma tecnologia vital em vários setores:

• Automotivo: Fabricação de componentes de chassis, painéis de carroceria e elementos internos complexos.
• Aeroespacial: Corte de ligas de alta resistência e resistentes ao calor para componentes de fuselagem, peças de motores de turbina e suportes com tolerâncias rigorosas.
• Eletrônica: Gravação de wafers de silício, corte de estênceis para placas de circuito e produção de componentes precisos para eletrônicos de consumo.
• Médico: Fabricação de instrumentos cirúrgicos, stents e implantes ortopédicos personalizados a partir de metais e polímeros de nível médico.
• Arquitetura e Estrutural: Criação de painéis metálicos decorativos, sinalização personalizada e componentes estruturais de aço.

Quais são as vantagens de usar o corte a laser CNC?

• Precisão e complexidade inigualáveis: atinge tolerâncias de até ±0,1 mm, permitindo a criação de designs altamente complexos que são impossíveis com métodos tradicionais.
• Qualidade de borda superior: como um processo sem contato, ele elimina o estresse mecânico no material, produzindo bordas suaves e sem rebarbas que geralmente não requerem acabamento secundário.
• Alta eficiência de material: o sulco extremamente estreito permite encaixe perfeito das peças, maximizando a utilização do material e reduzindo o desperdício.
• Zona mínima afetada pelo calor (ZTA): a energia concentrada resulta em uma ZTA muito pequena, minimizando a distorção térmica e preservando a integridade estrutural do material, o que é essencial para chapas finas.
• Versatilidade: Uma única máquina pode processar uma grande variedade de materiais e espessuras simplesmente ajustando os parâmetros de corte no software.
• Alta velocidade e produtividade: sistemas modernos de laser de fibra, como os oferecidos pela Hymson , atingem velocidades de corte excepcionalmente altas, reduzindo significativamente os tempos de ciclo e aumentando a produtividade geral.

Que tipos de materiais podem ser cortados usando uma máquina de corte a laser CNC?

• Metais: Aço carbono, aço inoxidável, alumínio, latão, cobre, titânio. (Lasers de fibra são ideais para metais).
• Plásticos: Acrílico (PMMA), POM (Delrin), PETG. (Observação: cortar PVC é altamente desaconselhável, pois libera gás cloro tóxico).
• Materiais orgânicos: Madeira (compensado, MDF), couro, papel, papelão, cortiça.
• Têxteis: Algodão, Feltro, Poliéster, Seda.
• Espumas: Polietileno, Poliuretano, Poliestireno.
• Compósitos: Certos compósitos, como fibra de carbono, podem ser cortados, mas exigem ventilação especializada e controle de parâmetros.

Conclusão

O corte a laser CNC consolidou-se como um pilar fundamental da manufatura moderna, oferecendo uma combinação incomparável de velocidade, precisão e versatilidade. Do projeto inicial ao produto final, a tecnologia permite que os fabricantes produzam peças complexas com qualidade e eficiência excepcionais. À medida que a tecnologia avança, fornecedores líderes como a Hymson estão expandindo os limites com soluções de laser de fibra mais potentes, inteligentes e automatizadas , capacitando as indústrias a inovar e otimizar seus processos de produção para o futuro.
