Corte a laser de chapas metálicas: um guia completo sobre os princípios básicos

Uma nova era de fabricação de precisão

No cenário da indústria moderna, a capacidade de transformar matérias-primas em peças complexas e funcionais com rapidez e precisão é fundamental. No cerne dessa capacidade está uma categoria de tecnologias conhecida como manufatura subtrativa, na qual o material é removido seletivamente de uma peça maior para obter a forma final. Da fresagem e torneamento tradicionais aos processos avançados controlados por computador, os métodos subtrativos construíram o nosso mundo.

Dentre essas tecnologias, o corte a laser de chapas metálicas emergiu como um pilar fundamental da fabricação industrial. Representa um avanço significativo, oferecendo precisão, velocidade e liberdade de design incomparáveis. Esse processo utiliza um feixe de luz altamente concentrado para cortar, gravar ou marcar chapas metálicas, traduzindo designs digitais em componentes físicos com precisão microscópica. Sua importância industrial é inegável; é o motor por trás da fabricação de peças nos setores aeroespacial, automotivo, da construção civil, eletrônico e inúmeros outros.

Este artigo oferece uma exploração abrangente do corte a laser de chapas metálicas, desde seus princípios fundamentais e desenvolvimento histórico até considerações práticas de design e uma visão do futuro. Seja você engenheiro, designer, empresário ou simplesmente curioso sobre a manufatura moderna, este guia esclarecerá os fundamentos desta tecnologia transformadora.

O que é corte a laser de chapa metálica ?

A fabricação de chapas metálicas é o processo de criação de peças e estruturas a partir de chapas metálicas planas. Isso envolve uma série de técnicas, como dobramento, soldagem e, principalmente, o corte do padrão plano inicial. A relação entre a fabricação de chapas metálicas e o corte a laser é simbiótica; o corte a laser fornece o método ideal para criar perfis 2D precisos e complexos que são então moldados em estruturas 3D.

O princípio de funcionamento: a luz como ferramenta de corte

Em sua essência, o corte a laser funciona direcionando a saída de um laser de alta potência, geralmente por meio de óptica, para o material a ser cortado. O processo se desenvolve em uma sequência de eventos controlados:

1. Geração de feixe de laser: Um ressonador de laser (a fonte) gera um feixe de luz poderoso, monocromático e coerente.
2. Focalização: Uma série de espelhos e uma lente de focalização concentram esse feixe em um ponto minúsculo e preciso na superfície da placa metálica. Essa concentração aumenta drasticamente a densidade de energia.
3. Remoção de material: A intensa energia térmica no ponto focal aquece o metal tão rapidamente que ele derrete, queima ou vaporiza.
4. Jato de Gás Auxiliar: Simultaneamente, um jato coaxial de gás auxiliar (como oxigênio, nitrogênio ou argônio) é direcionado à zona de corte. Esse jato de gás tem duas funções principais: sopra o material fundido ou vaporizado para fora do caminho de corte (conhecido como "kerf") e, em alguns casos, participa de uma reação química para auxiliar o processo de corte.

A vantagem do CNC: do digital ao físico

O que eleva o corte a laser de uma ferramenta simples a uma potência da manufatura moderna é sua integração com o Controle Numérico Computadorizado (CNC). Um sistema CNC atua como o cérebro da máquina de corte a laser. Ele interpreta um arquivo de projeto digital, normalmente um desenho CAD (Desenho Assistido por Computador), e o traduz em uma série de instruções precisas para o sistema de controle de movimento da máquina. Isso permite que a cabeça de corte siga trajetórias complexas com precisão e repetibilidade excepcionais, possibilitando a criação de peças idênticas na casa dos milhares, com tolerâncias medidas em frações de milímetro.

A história do corte a laser de chapas metálicas

A jornada do corte a laser é uma história de descoberta científica que atende às necessidades industriais.

• 1960: A história começa com Theodore Maiman, dos Laboratórios de Pesquisa Hughes, que desenvolveu o primeiro laser funcional usando um cristal de rubi sintético. Inicialmente apelidado de "uma solução em busca de um problema", seu potencial não foi imediatamente evidente.
• 1965: A primeira aplicação prática desta "solução" foi demonstrada no Western Electric Engineering Research Center. Um laser foi usado para perfurar furos em matrizes de diamante, uma tarefa notoriamente difícil e demorada com os métodos tradicionais. Isso comprovou a capacidade do laser de trabalhar com materiais extremamente duros.
• 1967: O primeiro corte a laser assistido por gás foi realizado no Reino Unido, cortando chapas de aço de 1 mm de espessura usando um laser de CO2 assistido por jato de oxigênio. Isso marcou o verdadeiro início do corte industrial de metais.
• Década de 1970: As primeiras máquinas de corte a laser CNC prontas para produção entraram no mercado. Esses primeiros sistemas eram predominantemente alimentados por lasers de CO₂ e, apesar de grandes e caros, revolucionaram indústrias que exigiam cortes complexos em chapas metálicas, como o setor aeroespacial.
• Décadas de 1990 a 2000: A tecnologia do laser de CO2 amadureceu, com maior potência e melhor qualidade do feixe se tornando padrão. Durante esse período, lasers de cristal de estado sólido, como o Nd:YAG, também encontraram um nicho, especialmente para aplicações pulsadas de alta potência.
• A Revolução do Laser de Fibra (Meados dos Anos 2000 até o Presente): A evolução mais significativa da história recente foi a comercialização e a rápida adoção dos lasers de fibra. Sua eficiência energética superior, requisitos mínimos de manutenção e velocidade excepcional para cortar metais finos a médios permitiram que eles ultrapassassem os lasers de CO2 em muitas aplicações, reduzindo custos e expandindo ainda mais a acessibilidade da tecnologia de corte a laser.

Tipos de lasers usados para corte de chapas metálicas

O "laser" em uma máquina de corte a laser não é um componente universal. O tipo de fonte de laser, ou ressonador, determina as capacidades, a eficiência e as aplicações ideais da máquina. Os três principais tipos usados para corte de metal são os lasers de fibra, de CO2 e de cristal.

1. Lasers de fibra

• Princípio: Lasers de fibra são um tipo de laser de estado sólido. O processo começa com diodos de bombeamento que geram luz, que é então canalizada para uma fibra óptica flexível. Essa fibra é dopada com um elemento de terras raras, tipicamente itérbio. A própria fibra atua como meio de transmissão, amplificando a luz para criar o poderoso feixe de laser final. O feixe é contido e distribuído inteiramente dentro da fibra, eliminando a necessidade de sistemas complexos de espelhos.
• Âmbito: São a tecnologia dominante para cortar metais finos a médios (até ~25 mm ou 1 polegada). São excelentes no processamento de metais reflexivos como alumínio, latão e cobre, que podem danificar a óptica do laser de CO2.
• Prós:
  • Alta eficiência: eficiência incomparável de tomada de parede (geralmente >30%), resultando em menor consumo de eletricidade e custos operacionais.
  • Baixa manutenção: Sem peças móveis ou espelhos no caminho do feixe, não há necessidade de alinhamento. Os diodos de bombeamento têm vida útil extremamente longa.
  • Alta velocidade: o comprimento de onda menor dos lasers de fibra é absorvido mais prontamente pelos metais, resultando em velocidades de corte significativamente mais rápidas em materiais mais finos.
  • Tamanho compacto: a ausência de um grande gabinete de ressonador de gás torna as máquinas mais compactas.
• Contras:
  • Embora sejam capazes de cortar chapas grossas, os lasers de CO2 de alta potência geralmente produzem um acabamento de borda mais suave e de maior qualidade em materiais muito grossos (> 20 mm).
  • O custo do investimento inicial pode ser maior, embora os preços estejam diminuindo continuamente.

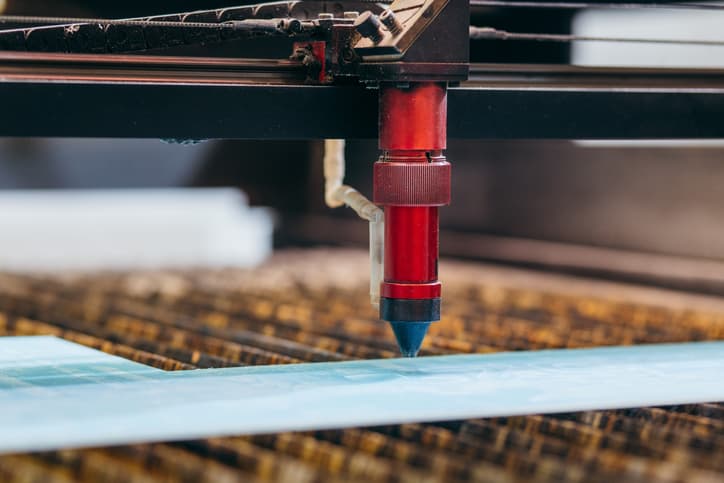

2. Lasers de CO2 (dióxido de carbono)

• Princípio: Os lasers de CO2 geram seu feixe passando uma corrente elétrica através de um tubo cheio de gás. A mistura gasosa normalmente consiste em dióxido de carbono, hélio e nitrogênio. As moléculas de CO2 excitadas produzem luz infravermelha, que é então refletida entre espelhos em cada extremidade do tubo para amplificá-la em um feixe de laser coerente.
• Âmbito de aplicação: Os lasers de CO2 são verdadeiramente versáteis. São excelentes para cortar chapas grossas de aço (> 25 mm) e produzem uma qualidade de borda superior com um acabamento liso e acetinado. São também a tecnologia ideal para cortar materiais não metálicos como madeira, acrílico, couro e plásticos.
• Prós:
  • Qualidade de fio excepcional: especialmente em materiais mais grossos, eles produzem um corte muito suave e sem rebarbas.
  • Versatilidade: Capaz de processar uma ampla gama de materiais metálicos e não metálicos.
• Contras:
  • Baixa eficiência: a eficiência da tomada de parede geralmente fica em torno de 10%, o que resulta em custos de energia mais altos.
  • Altos custos operacionais: requer reabastecimento regular de gás e tem maior consumo de energia.
  • Manutenção intensiva: o caminho do feixe depende de espelhos que devem ser mantidos perfeitamente limpos e alinhados, exigindo manutenção regular por técnicos qualificados.
  • Maior área ocupada: o ressonador de gás e o equipamento associado exigem mais espaço no chão.

3. Lasers de cristal (Nd:YAG e Nd:YVO)

• Princípio: Estes também são lasers de estado sólido, mas em vez de uma fibra dopada, utilizam um cristal sólido (granada de ítrio e alumínio dopada com neodímio ou ortovanadato de ítrio dopado com neodímio) como meio de laser. Este cristal é estimulado ("bombeado") por lâmpadas de alta intensidade ou diodos laser para produzir o feixe.
• Âmbito de aplicação: Historicamente utilizado para corte e soldagem de materiais muito espessos ou refletivos. Podem fornecer potência de pico muito alta em modo pulsado.
• Prós:
  • A alta energia de pulso os torna adequados para aplicações específicas de perfuração e soldagem.
• Contras:
  • Extremamente ineficientes: têm a menor eficiência de tomada de parede (geralmente 2-3%).
  • Alta manutenção: as lâmpadas da bomba têm uma vida útil muito curta e exigem substituições frequentes e caras.
  • Para a maioria das aplicações de corte de chapas metálicas, elas foram quase totalmente substituídas pela tecnologia de laser de fibra mais eficiente e confiável.

Os três processos de corte a laser de chapas metálicas

Além do tipo de laser, o processo de corte em si pode ser categorizado pela forma como o material é removido. Isso é determinado principalmente pelo tipo de gás auxiliar utilizado.

1. Corte por fusão de feixe de laser (derreter e soprar)

• Processo: No corte por fusão, a energia do feixe de laser é usada exclusivamente para fundir o metal no ponto focal. Um jato de alta pressão de um gás inerte, normalmente nitrogênio ou argônio, é então usado para ejetar com força o material fundido da ranhura.
• Características: Como o gás é inerte, ele não reage quimicamente com a aresta de corte. Isso resulta em uma aresta de corte limpa, isenta de óxidos e frequentemente brilhante, pronta para soldagem ou pintura, sem necessidade de processamento secundário. É o método preferido para obter um acabamento da mais alta qualidade.
• Cenários aplicáveis: Essencial para cortar aço inoxidável, alumínio e suas ligas, onde prevenir a oxidação e manter a pureza do material é fundamental.

2. Corte a Laser (Corte com Oxigênio)

• Processo: Este processo utiliza oxigênio como gás auxiliar. O feixe de laser primeiro aquece o material (tipicamente aço carbono) até sua temperatura de ignição (em torno de 1000 °C). O jato de oxigênio puro então inicia uma reação química exotérmica (produtora de calor) com o ferro, queimando-o efetivamente. A principal função do laser é iniciar e guiar essa queima controlada.
• Características: A energia adicional da reação exotérmica permite velocidades de corte significativamente mais rápidas, especialmente em aço carbono espesso. A aresta resultante terá uma fina camada de óxido escuro, que pode precisar ser removida antes da soldagem ou revestimento subsequente.
• Cenários aplicáveis: O processo de trabalho pesado para cortar aço carbono macio e aço carbono de baixa liga, onde velocidade e custo-benefício são mais importantes do que uma lâmina perfeitamente livre de óxidos.

3. Corte por sublimação de raio laser (corte por vaporização)

• Processo: O corte por sublimação utiliza um feixe de laser de altíssima densidade energética para aquecer o material tão rapidamente que ele passa diretamente do estado sólido para o gasoso, com pouca ou nenhuma fase líquida (fundida). O vapor resultante é então dissipado por um gás auxiliar.
• Características: Este processo produz uma borda de altíssima qualidade, sem rebarbas, com uma Zona Afetada pelo Calor (ZTA) mínima. No entanto, é muito mais lento e requer significativamente mais energia do que a fusão ou o corte a maçarico, pois vaporizar o material requer mais energia do que simplesmente derretê-lo.
• Cenários aplicáveis: Menos comum na fabricação geral de chapas metálicas. É utilizado em aplicações especializadas que exigem extrema precisão e estresse térmico mínimo em materiais finos, como corte de plásticos, certos compósitos, madeira ou na fabricação de stents médicos e componentes eletrônicos.

Vantagens do corte a laser de chapas metálicas

A ampla adoção do corte a laser se deve a um conjunto convincente de vantagens em relação aos métodos tradicionais.

• Alta precisão e complexidade: os lasers podem atingir tolerâncias tão estreitas quanto ±0,1 mm (0,004 polegadas), permitindo a criação de geometrias altamente complexas e características finas que são impossíveis com outros métodos.
• Alto aproveitamento de material: o feixe de laser cria um corte (largura de corte) muito estreito. Isso permite que as peças sejam encaixadas muito próximas umas das outras em uma única chapa metálica, minimizando o desperdício de material e reduzindo custos.
• Versatilidade: Uma única máquina de corte a laser pode processar uma ampla variedade de metais (aço, aço inoxidável, alumínio, latão, cobre) e diversas espessuras. Também pode realizar múltiplas operações, como corte, marcação e gravação, em uma única configuração.
• Baixo consumo de energia: isso é particularmente verdadeiro para lasers de fibra modernos, que são notavelmente eficientes em termos de energia, resultando em menores custos operacionais e um menor impacto ambiental em comparação com tecnologias de laser mais antigas ou outras máquinas.
• Danos mínimos ao material: o corte a laser é um processo sem contato. O calor é altamente localizado, resultando em uma Zona Afetada pelo Calor (ZTA) muito pequena. Isso minimiza a distorção térmica e a deformação, o que é especialmente importante para peças finas ou delicadas.

Desvantagens do corte a laser de chapas metálicas

Apesar dos seus muitos benefícios, o corte a laser não está isento de limitações.

• Requer operadores qualificados: A operação e a manutenção de uma máquina de corte a laser industrial exigem treinamento especializado. Um técnico qualificado é necessário para definir parâmetros, realizar manutenção e solucionar problemas para garantir desempenho e segurança ideais.
• Limitações da espessura do metal: Embora lasers de alta potência possam cortar chapas muito grossas (acima de 50 mm ou 2 polegadas), há um limite prático. Para metais extremamente espessos, outros processos, como corte a plasma ou corte a jato de água, podem ser mais eficientes ou econômicos.
• Fumaça e Gases Nocivos: O processo de corte vaporiza o metal e gera fumaça e partículas perigosas à inalação. Um sistema de ventilação e filtragem robusto é um requisito de segurança obrigatório.
• Alto investimento inicial: O custo de capital para comprar um sistema de corte a laser de nível industrial é significativo, representando um grande investimento para qualquer empresa.

Dicas de design para peças cortadas a laser

Para aproveitar ao máximo a tecnologia de corte a laser e garantir que suas peças sejam fabricáveis e econômicas, siga estas práticas recomendadas de design.

• Tamanho do Detalhe vs. Espessura do Material: Uma regra prática fundamental é que o tamanho mínimo de qualquer elemento de recorte (como um furo ou ranhura) não deve ser menor que a espessura do material. Por exemplo, em uma chapa de aço com 3 mm de espessura, o menor furo que você deve projetar tem 3 mm de diâmetro. Tentar cortar detalhes menores pode levar a estouros ou a um corte incompleto.
• Compensação de Kerf: O feixe de laser remove uma pequena quantidade de material, criando uma largura de corte conhecida como kerf. Embora estreita, essa compensação deve ser considerada em projetos que exigem tolerâncias rigorosas, como peças de encaixe ou montagens por pressão. Seu parceiro de fabricação pode aconselhá-lo sobre o valor de kerf específico da máquina dele.
• Seleção de materiais: Escolha materiais adequados para corte a laser. Aço carbono, aço inoxidável e alumínio de qualidade padrão cortam de forma limpa e previsível. Esteja ciente de que materiais altamente refletivos, como alumínio polido ou cobre, podem ser desafiadores e exigir um laser de fibra mais potente.
• Espaçamento e Aninhamento: Deixe espaço adequado entre as peças em uma chapa. Uma boa regra geral é manter uma distância pelo menos igual à espessura do material entre os contornos dos componentes individuais. Isso evita a distorção causada pelo calor e garante que a chapa permaneça estável durante o corte.
• Texto e Gravação: Para texto totalmente cortado, use uma fonte "stencil". Essas fontes têm pequenas pontes que impedem que as partes internas das letras (como "O", "A", "B") caiam. Para texto gravado, use fontes sem serifa simples e em negrito para maior clareza.
• Dicas para reduzir custos de fabricação:
  • Simplifique: Evite complexidade desnecessária. Cada corte acrescenta tempo e custo.
  • Adicionar Raios de Canto: Cantos internos agudos são pontos de tensão. Adicionar um raio pequeno (filete) torna a peça mais resistente e permite que o laser corte com mais suavidade e rapidez.
  • Use medidores padrão: projete com espessuras de material padrão para evitar custos de materiais com pedidos especiais.
  • Consolide as peças: se possível, projete uma única peça mais complexa que possa ser dobrada em forma, em vez de várias peças simples que precisam ser soldadas.

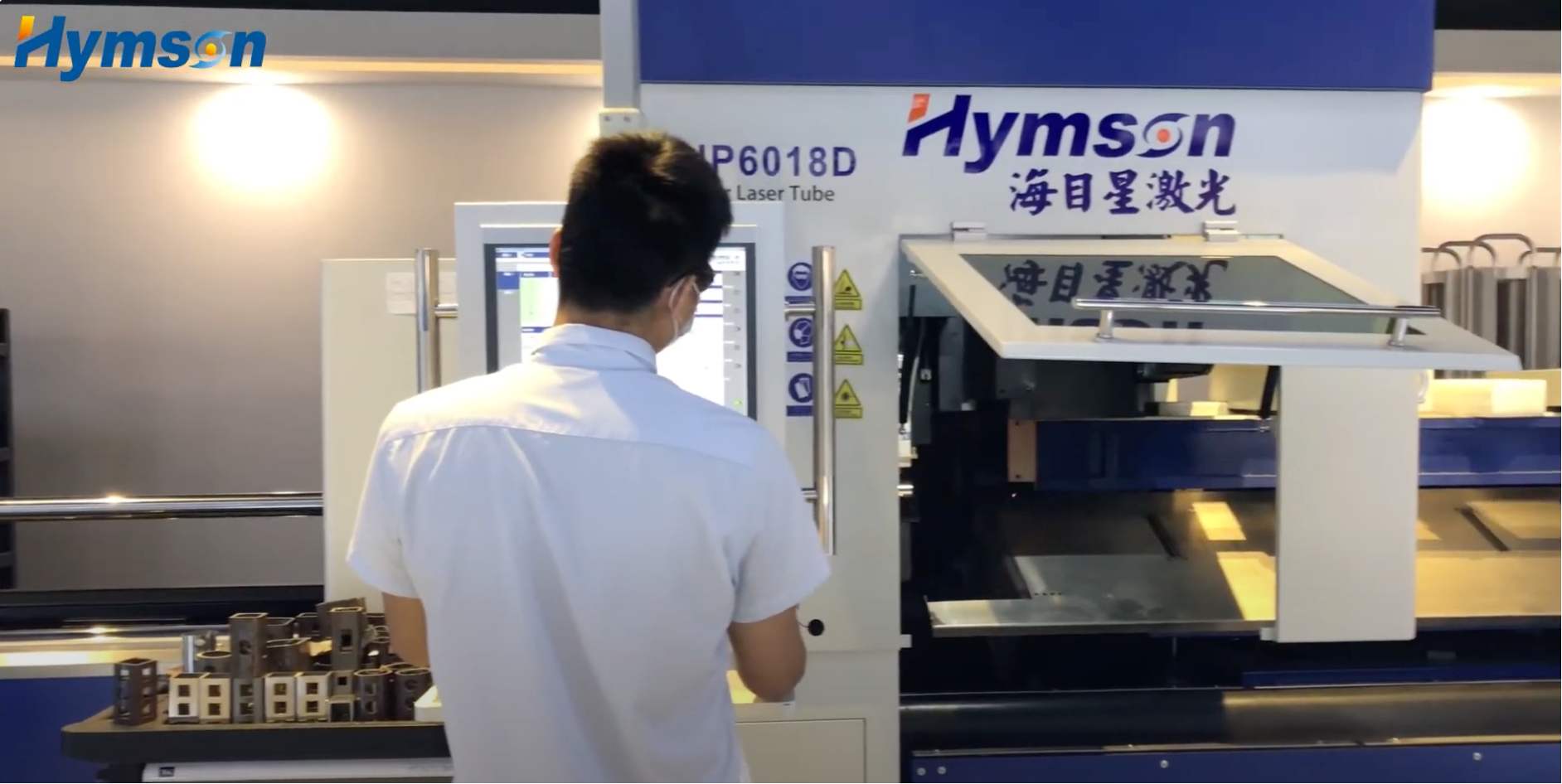

Serviço de corte a laser online recomendado: Hymson Laser

Ao escolher um prestador de serviços ou fabricante de máquinas, a parceria com um líder consolidado é crucial. A Hymson Laser , fundada em 2008, tem contribuído significativamente para as áreas de laser e automação. Hoje, é líder mundial no fornecimento de soluções integradas em equipamentos de laser e automação e uma empresa nacional de alta tecnologia.

Visando aplicações em chapas metálicas em diferentes setores, a Hymson oferece aos usuários uma gama de produtos e serviços profissionais e de alta qualidade. Sua oferta é abrangente, incluindo soluções completas de automação a laser, como cortadoras de chapas a laser, cortadoras de tubos a laser, máquinas de solda a laser e softwares de automação a laser. Essas soluções são amplamente utilizadas em setores exigentes, como máquinas de engenharia, máquinas de construção, máquinas agrícolas, máquinas de petróleo, fabricação de equipamentos elétricos, fabricação de automóveis e aeroespacial. Como principais fabricantes de corte a laser de metais , sua expertise abrange tanto o equipamento quanto sua aplicação.

Por que escolher a Hymson Laser?

A tecnologia da Hymson é projetada para eficiência, confiabilidade e inteligência, proporcionando benefícios tangíveis aos seus usuários.

● Sistema Inteligente de Exaustão de Pó: Este sistema avançado concentra a sucção apenas na área de corte ativa. Isso não só reforça o efeito de ventilação para um ambiente de trabalho mais seguro, como também economiza energia, pois não ventila toda a mesa de corte.

● Sistema Inteligente de Controle de Gás: O gás representa um custo operacional significativo. O sistema inteligente da Hymson otimiza o fluxo de gás com base no material e na velocidade de corte, economizando até 50% de gás em comparação com os sistemas convencionais.

● Foco automático: A cabeça de corte é precisa, rápida e inteligente. Ela ajusta automaticamente o ponto focal para diferentes tipos e espessuras de materiais, eliminando o tempo de configuração manual e garantindo um corte perfeito sempre.

● Sistema de Lubrificação Totalmente Automático: Este sistema lubrifica automaticamente os mecanismos de engrenagem e cremalheira em intervalos programados. É praticamente isento de manutenção , reduzindo o tempo de inatividade e prolongando a vida útil dos componentes críticos de movimento.

● Suporte global: o investimento em equipamentos Hymson é respaldado pela instalação, treinamento e suporte contínuo de engenheiros globais treinados na fábrica, garantindo que você obtenha o máximo retorno sobre seu investimento.

Conclusão

O corte a laser de chapas metálicas evoluiu de uma tecnologia de nicho para um pilar indispensável da manufatura moderna. Desde os primórdios dos lasers de CO2 até a atual revolução do laser de fibra altamente eficiente, a tecnologia tem expandido continuamente os limites da precisão, velocidade e eficiência. Ela concedeu a designers e engenheiros uma liberdade sem precedentes para transformar conceitos digitais complexos em componentes físicos precisos.

Resumo da Tecnologia: Os lasers de fibra dominam atualmente o corte de metais finos a médios devido à sua alta eficiência e baixa manutenção, enquanto os lasers de CO2 mantêm uma vantagem única para chapas muito espessas e materiais não metálicos. Compreender os diferentes processos — fusão, corte por chama e sublimação — é vital para selecionar a abordagem correta para um determinado material e requisito de qualidade.

Recomendação de serviço: Para empresas que buscam terceirizar ou investir em novos equipamentos, líderes do setor como a Hymson Laser oferecem soluções tecnológicas de ponta e suporte global, garantindo que os usuários possam aproveitar totalmente o potencial da tecnologia a laser.

Conselho para o leitor: Esteja você considerando a compra da sua primeira máquina ou buscando um protótipo com um serviço terceirizado, entender os princípios fundamentais, as vantagens e as restrições de projeto do corte a laser é a chave para o sucesso. Seguindo boas práticas de projeto e escolhendo os parceiros certos, você pode transformar essa poderosa tecnologia em sua vantagem competitiva.

Perguntas e respostas

1. Qual a espessura máxima que um laser pode cortar metal?

Isso depende da potência e do tipo do laser. Um laser de fibra ou CO2 de alta potência (por exemplo, 12 kW+) pode cortar aço com mais de 50 mm (2 polegadas) de espessura. No entanto, para a maioria das aplicações comerciais, o corte a laser é mais econômico em metais de até 30 mm de espessura.

2. O corte a laser é caro?

O investimento inicial em equipamento é alto. Para um serviço terceirizado, no entanto, o custo por peça depende de vários fatores: tipo de material, espessura, complexidade do corte e volume do pedido. Para produção em larga escala, o corte a laser torna-se muito competitivo em termos de custo devido à sua alta velocidade e utilização de material.

3. Devo escolher um laser de fibra ou um laser de CO2?

Isso depende da sua aplicação principal:

• Laser de fibra: se você corta principalmente metais com menos de 30 mm, especialmente aço, aço inoxidável, alumínio, latão e cobre, um laser de fibra é a melhor escolha devido à sua velocidade, eficiência e baixa manutenção.
• Laser de CO2: Se você precisa cortar chapas de aço muito grossas (>30 mm) com a melhor qualidade de borda possível, ou se precisa cortar uma variedade de materiais não metálicos (como madeira e acrílico), um laser de CO2 é a opção mais versátil.

4. O que é a Zona Afetada pelo Calor (ZTA) e ela é importante?

A ZTA é a pequena área ao longo da borda de corte onde a microestrutura e as propriedades mecânicas do material foram alteradas pelo calor. O corte a laser produz uma ZTA muito pequena, mas para certas ligas sensíveis ao calor ou aplicações que exigem trabalho de precisão subsequente, essa zona pode afetar a dureza ou a resistência à corrosão. Nesses casos, um processo sem calor, como o corte a jato de água, pode ser uma escolha melhor.
